Posuvná brána svojpomocne ...

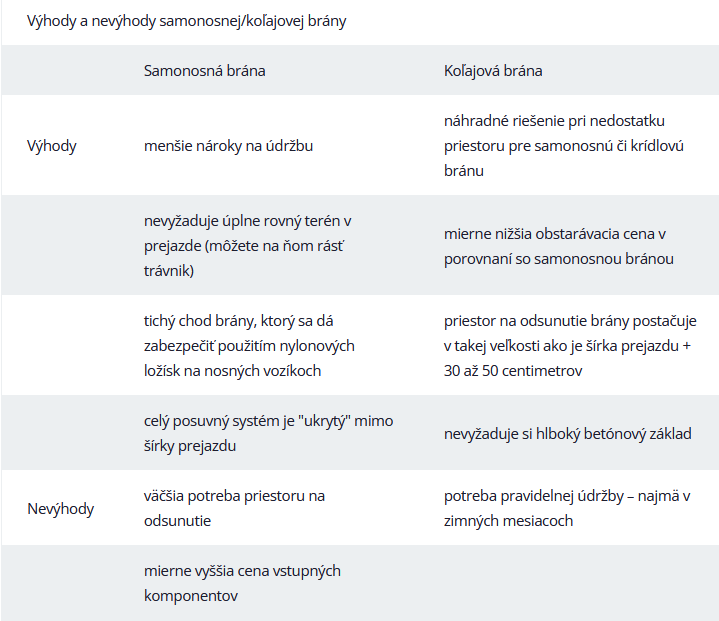

Samonosná alebo koľajová posuvná brána?

Rozhodovanie medzi samonosnou a koľajovou posuvnou bránou ovplyvňuje celý rad faktorov: priestor dostupný na inštaláciu brány, nároky na údržbu a v neposlednom rade celkové náklady na vyhotovenie brány. Komponenty a pohony treba vyberať na základe šírky prejazdu brány a jej predpokladanej hmotnosti.

Samonosná brána je nesená nad zemou na vodiacom C-profile, ktorý je navlečený na dvoch nosných ložiskových vozíkoch. Vozíky sú umiestnené mimo prejazdu na betónovom základe. Keďže samonosná brána je nesená nad zemou, približuje sa k pojmu bezúdržbová najviac zo všetkých variantov brán. Na odsunutie však potrebuje zhruba 1,5-násobok svojej celkovej dĺžky. Pre ušetrenie priestoru cca 30% sa robí aj teleskopická brána (šetrí priestor na odsunutie), ale je nákladnejšia na výrobu.

Koľajová brána má na spodnej časti rámu ukotvené oceľové kolieska s ložiskom, ktoré jazdia po koľajnici U alebo V tvaru. Koľajnica si vyžaduje údržbu. Na druhej strane má brána nižšie priestorové nároky. Pre ušetrenie priestoru sa robí aj teleskopická brána (šetrí priestor na odsunutie), alebo zalamovacia do boku, ale sú nákladnejšie na výrobu.

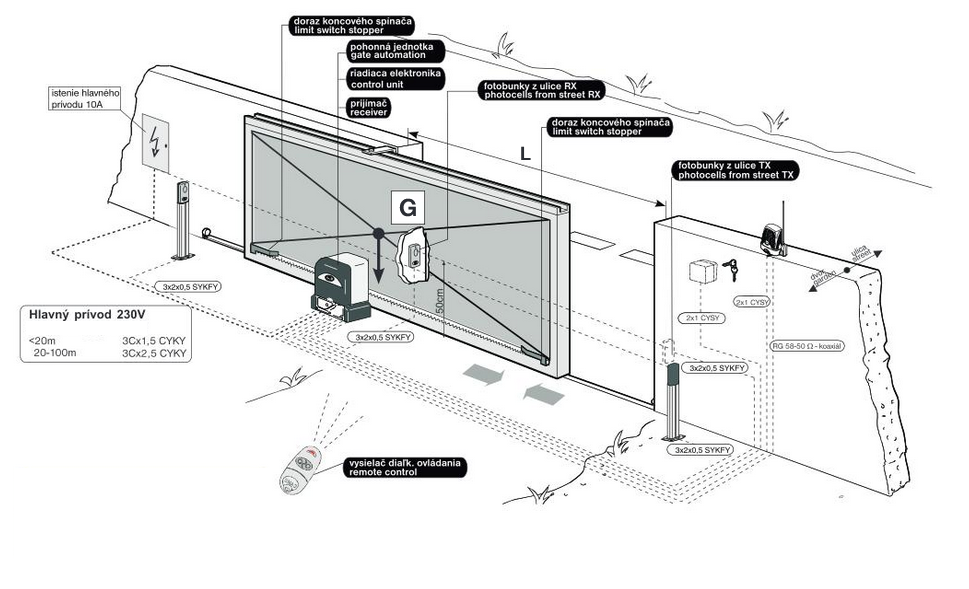

Oba typy brán sa dajú automatizovať pomocou elektromechanických posuvných pohonov spolu so zabezpečovacími prvkami akými sú fotobunky alebo maják. Bránu je možné ovládať diaľkovým ovládačom, kľúčovým spínačom, pomocou digitálnej klávesnice alebo magnetickej karty, GSM, Wifi, prípadne ju otvárať manuálne. Vtedy je uzamykateľná hákovým zámkom s kľučkou alebo madlom.

Montáž samonosnej posuvnej brány

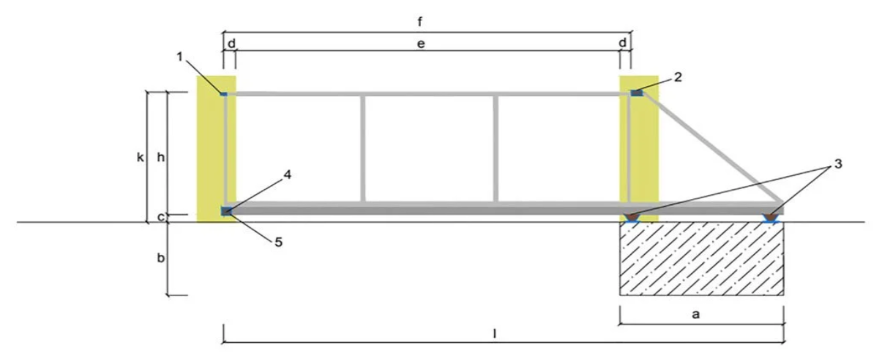

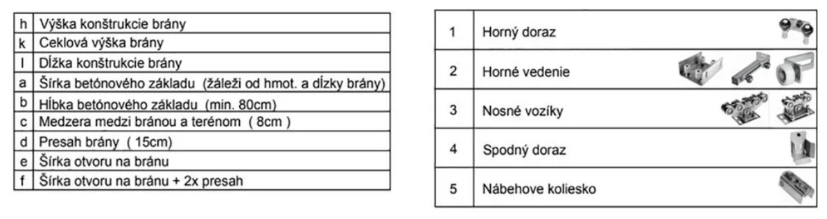

Základným prvkom každej samonosnej posuvnej brány je betónový základ, konkrétnych rozmerov. Všeobecne platí ,že betónový základ by mal byť min. 1/3 z dlžky prejazdu brány a dostatočne vyzretý. Základ, ktorý by mal byť do nezamrzajúcej hĺbky-min. 80cm. Šírka cca 45cm,dĺžka,ako už bolo písané záleží od prejazdovej šírky. Pokiaľ bránu zatvárate s  vnútornej strany (za stlpiky) je potrebné k šírke stavebného otvoru pripočítať +20cm,na obrázku označené písmenom (d).

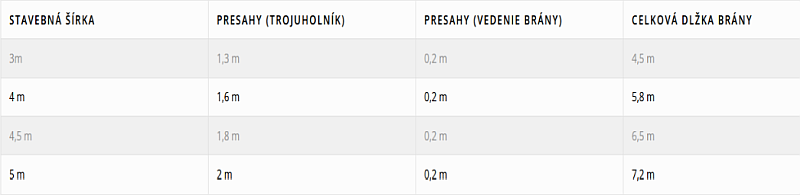

V tejto tabuľke nájdete orientačné príklady presahov brány  k jednotlivým prejazdovým šírkam. Dlžka samotného presahu záleží aj od materiálu rámu a váhy výplne. Bežne používany materiál pre brány do 5m je profilová oceľ, nerez alebo hliník.

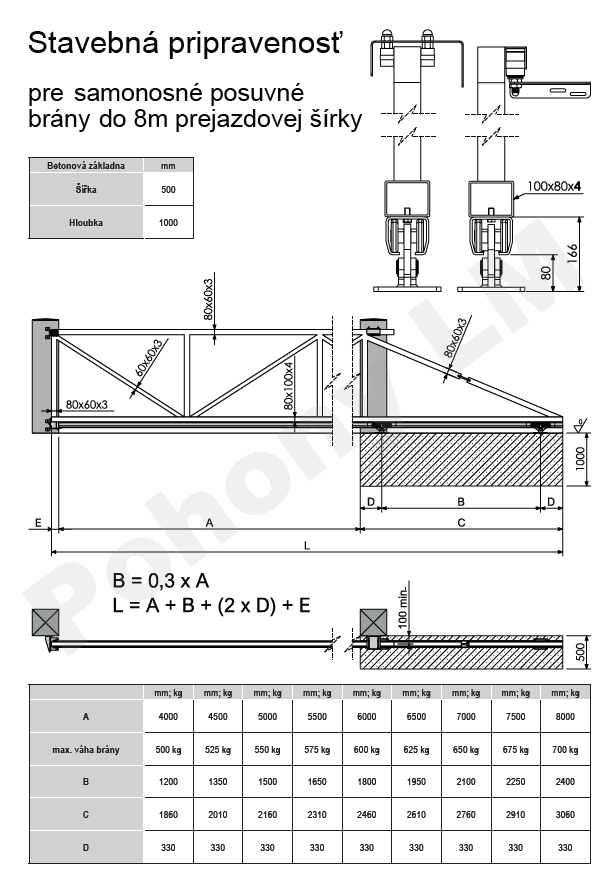

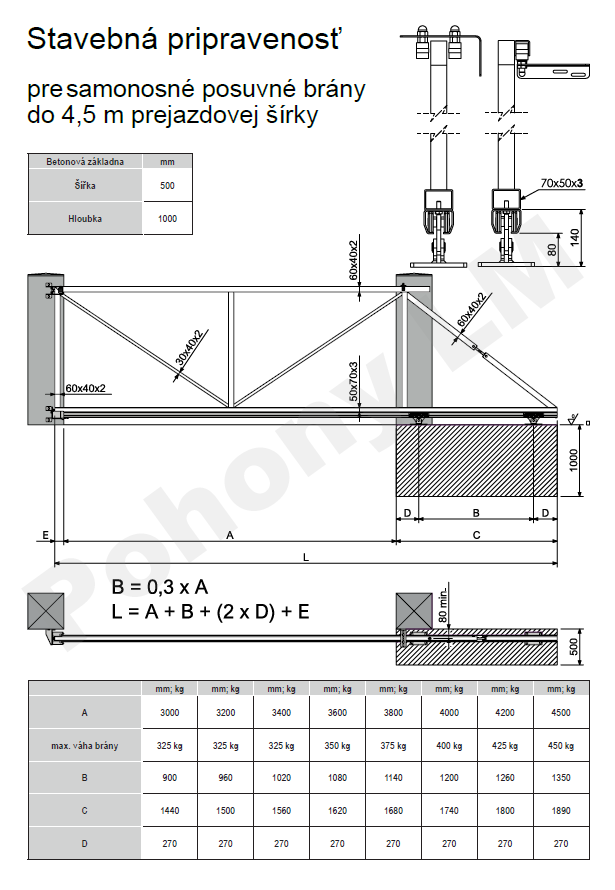

Nákresy posuvných brán pre výrobu do prejazdovej dĺžky 4,5m a 8m
